Двигатель 1.9 TDI (AFN, 1Z, AAZ, AHU)

Силовой агрегат 1.9 TDI — ещё один представитель дизельных турбированных силовых агрегатов немецкого производства от концерна Volkswagen. Этот движок многим автолюбителям знаком благодаря VW Caddy, который завоевал популярность.

Технические характеристики

Двигатель 1.9 TDI (AFN, 1Z, AAZ, AHU) — силовой агрегат, который устанавливается на автомобили Ауди, Шкода и Фольксваген. Это дизельное решение многих проблем — в особенности тяги и мощности.

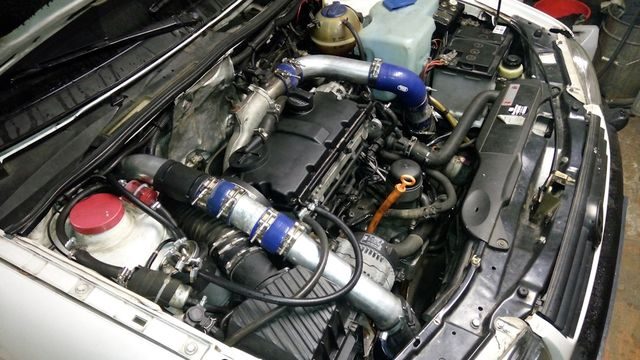

Двигатель 1.9 TDI (AFN, 1Z, AAZ, AHU)

Мотор 1.9 TDi под капотом VW Passat.

Турбодизели Фольксваген 1.9 появились в 1991 году на автомобилях VW Passat B3. На моторе применен чугунный блок цилиндров с кованым коленчатым валом и ходом 95.5 мм. Поршнями диаметром 79.5 мм, что даёт возможность получить 1.9 литра объема.

На первых турбодизелях AAZ устанавливалась алюминиевая одновальная 8-ми клапанная головка с форкамерами. Диаметр впускных клапанов был 36 мм, выпускных 31 мм, а диаметр ножки клапана 8 мм. Затем появились двигатели 1Z, AHU, AFN и другие, где использовалась ГБЦ с прямым впрыском. Диаметр клапанов здесь 35.9/31.5 мм, диаметр стержня 7 мм.

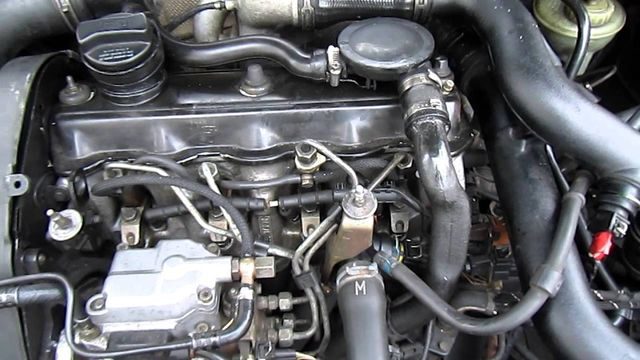

Мотор 1.9 TDI (AFN, 1Z, AAZ, AHU)

Двигатель 1.9 TDI (AFN, 1Z, AAZ, AHU).

Распредвал вращается посредством зубчатого ремня ГРМ, который нужно менять каждые 60 тыс. км. Первые варианты оснащались механическим ТНВД, затем мотор перевели на непосредственный впрыск.

Рассмотрим, основные технические характеристики мотора EA189:

Наименование

Показатель

Производитель

Volkswagen

Объем

1,9 литр (1896 см куб)

Количество цилиндров

4

Количество клапанов

8

Топливо

Дизель

Система впрыска

ТНВД

Мощность

68 — 110 л.с.

Расход топлива

5,5 л/100 км

Диаметр цилиндра

79,5 мм

Применяемое масло

5W-30, 5W-40, 10W-40

Сколько масла в двигателе

4.3 литра

Ресурс

400+ тыс. км

Применяемость

VW Caddy
Volkswagen Golf
VW Vento/Bora
Volkswagen Passat
VW Polo
Audi A3
Audi A4
Audi A6
Skoda Octavia
Audi Cabrio
Volkswagen Sharan
SEAT Alhambra
SEAT Cordoba
SEAT Ibiza
SEAT Leon
SEAT Toledo
Ford Galaxy

Модификации

Как и много моторов производства VW, TDi 1.9 получил достаточно количество модификационных моделей с расширенными характеристиками:

  • AZZ (1991 — 1998) — форкамерный дизель со степенью сжатия 22.5 и с механическим ТНВД. Было два варианта AAZ: с турбиной Garrett TB0261 и с KKK K03. Оба варианта были без интеркулера, давление наддува 0.7 бар. Этот двс развивает 75 л.с. и 150 Нм крутящего момента.
  • 1Z (1991 — 1996) — турбодизель с прямым впрыском с электронным ТНВД, с другими поршнями и со степенью сжатия 19.5. Здесь стоит турбина Garrett GT1544S с интеркулером, а давление наддува 0.95 бар. Мощность увеличена до 90 л.с., а крутящий момент 202 Нм при 1900 об/мин.
  • AHU (1996 — 2001) — замена 1Z, который подогнали под экологические нормы Евро-2.
  • AFN (1996 — 1999) — аналог AHU с турбиной Garrett GT1744V-VNT15 с изменяемой геометрией, с другими распылителями форсунок с большими отверстиями и с другим ЭБУ. Мощность 110 л.с. крутящий момент 235 Нм.
  • ALE (1997 — 2000) — двигатель AHU для экологических стандартов США.
  • AGR (1996 — 2005) — поперечный вариант дизеля AHU.
  • ALH (1997 — 2010) — тот же AGR для североамериканского рынка, но с турбиной GT1749V.
  • AHH (1997 — 2001) — аналог AFN, но отличается ТНВД, форсунками и турбиной Garrett GT1749V. Мощность 90 л.с., крутящий момент 210 Нм.
  • AHF (1997 — 2000) — аналог ALH с распылителями, как на AFN.
  • AVG (1999 — 2001) — переименованный AFN.
  • ASV (2000 — 2006) — замена AHF с другими поршнями.
  • ABL (1992 — 2003) — аналог AAZ, но с другим ТНВД, с турбиной Garrett TB0254, с измененным поддоном и модифицированным выхлопом. Встречается только на Фольксваген Т4.

Обслуживание

Все моторы от VW-Group обслуживаются одинаково. Дизель TDI 1.9 имеет межсервисный рекомендованный интервал, согласно норм завода изготовителя, в 15 000 км. Но, некоторые автомобилисты утверждают, что для сохранности движка, необходимо снизить этот показатель до 10 000 км пробега.

Неисправности

Мотор хоть и за весь срок службы показал себя, как надёжный, но имеет ряд конструктивных недостатков, которые видны во всей серии:

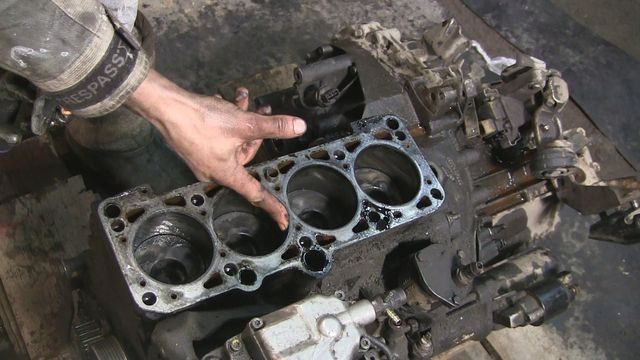

Блок цилиндров 1.9 TDI (AFN, 1Z, AAZ, AHU)

Ремонт двигателя 1.9 TDI (AFN, 1Z, AAZ, AHU).

  • Белый дым у AAZ. Разгерметизация головки. Ремонт или замена элемента.
  • Потеря тяги. Практически во всех случаях проблема кроется в клапане управления наддувом N75.

Вывод

Двигатель TDI 1.9 является хорошим представителем турбированных дизельных моторов, которые являются представителями старого надёжного поколения. Обслуживание и ремонт проводятся достаточно просто и, как показывает практика, обычно своими силами.
